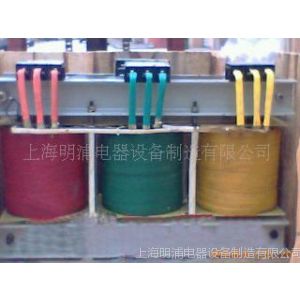

用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司为客户设计生产高质量的隔离变压器。 特性优点： l 高度隔离 l N-G性能良好 l 高度共模干扰抑制 l 将△转换为Y或Y至△ l 电压抽头容易转换 l 按用户的特殊性能要求设计 应用： l 加装在稳压电源的输入或输出端 l 需要隔离和屏蔽的任何系统 隔离变压器加装在稳压电源的典型应用 一、在电源输入端接入隔离变压器（三角/星形） 1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。 2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。 3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。 二、在电源输出端接入隔离变压器（星形/三角） 1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。 2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。 3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。 型号规格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
（1）（D）SB电源变压器：能改变输入或输出电压的变压器 （2）（D）SBG隔离电源变压器：能处理电网电源干扰的屏蔽型变压器； （3）（D）SBG-L抗干扰电源变压器：能处理电网电源及负载产生干扰脉冲的净化变压器。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技术指标 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 输入额定电压：三相380V或单相220V 2 工作频率：50Hz-60Hz 3 效率：≥98% 4 温升：<85℃ 5 波形畸变：<0.1% 6 绝缘强度：2000V， 1分钟无击穿 7 绝缘电阻：绕阻对地绝缘电阻 三相 ≥3.8M欧米茄； 单相 ≥2.2M欧米茄 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
使用条件 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 适用海拔高度：≤5000m 2 环境温度：-15℃～ 40℃ 3 相对湿度：≤85% 4 安装场所应无严重影响稳压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。 5 凡不符合上述使用条件的，应与我们协商确定。 外型及安装尺寸
注：1、空格未注尺寸，按用户要求待定，所列尺寸供参考；输出电流大于300A的产品为特殊定位产品，产品尺寸
会相应改变。
2、表中所列的额定输入，输出电压根据需要可以任意组合。
3、表中所列的电压和尺寸，可根据用户要求协商确定。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
